AS Anbauset A3 für GB 160
Anbauset Absinkverhinderung (AS), bestehend aus Haltewinkel mit montiertem Hubmagnet 12 VDC (1,95A) oder 24 VDC (0,98A) 100% ED und Überwachungsschalter (Si.-Schalter 20KAS, 1 Öffner, 1 Schließer, tastend) mit Rollenvorsatz und Befestigungsset zur direkten Befestigung am Lagerschild des Geschwindigkeitsbegrenzers
Download Technische Zeichnung (PDF Dokument)
AS Anbauset A3 für HJ 200/250/300
Anbauset Absinkverhinderung (AS), bestehend aus Haltewinkel mit montiertem Hubmagnet 12 VDC (1,41A) oder 24 VDC (0,66A) oder 230 VAC (0,09A) 100% ED und Überwachungsschalter (Si.-Schalter 20KAS, 1 Öffner, 1 Schließer, tastend) mit Rollenvorsatz und Befestigungsset zur direkten Befestigung am Lagerschild des Geschwindigkeitsbegrenzers
Download Technische Zeichnung für AS Anbauset am HJ 200 (PDF Dokument)
Download Technische Zeichnung für AS Anbauset am HJ 250/300 (PDF Dokument)
Adapterplatte N für HJ 200
Adapterplatte (200x155x6mm) mit Befestigungsset zur Adaption am Geschwindigkeitsbegrenzer HJ 200
Download Technische Zeichnung (PDF Dokument)
Adapterplatte N für HJ 250/300
Adapterplatte (235x224x6mm) mit Befestigungsset zur Adaption am Geschwindigkeitsbegrenzer HJ 250/300
Download Technische Zeichnung (PDF Dokument)
Fernauslösung für GB 160
Fernauslösung (Elektromagnet) mit Direktanschluss über Gleichrichter-Stecker, 230 VAC oder
mit Direktanschluss an 205 VDC oder 24 VDC oder 12 VDC. Einschaltdauer 5% ED
Download Technische Zeichnung (PDF Dokument)
Fernauslösung für HJ 200/250/300
Fernauslösung (Elektromagnet) mit Direktanschluss über Gleichrichter-Stecker, 230 VAC oder
mit Direktanschluss an 205 VDC oder 24 VDC oder 12 VDC. Einschaltdauer 5% ED
Download Technische Zeichnung (PDF Dokument)
Kombi Anbauset für HJ 200/250/300
Anbauset zur Notendabschaltung, bestehend aus Montagehalterung mit Steuerstromendschalter (Si.-Schalter 12345), Schaltgestänge, Auslösefedern, Seilabsprungschutz SAS Kombi und Befestigungsset zur direkten Befestigung an der Grundplatte des Geschwindigkeitsbegrenzers
Download Technische Zeichnung Kombi Anbauset für HJ 200 (PDF Dokument)
Download Technische Zeichnung Kombi Anbauset für HJ 250 (PDF Dokument)
Download Technische Zeichnung Kombi Anbauset für HJ 300 (PDF Dokument)

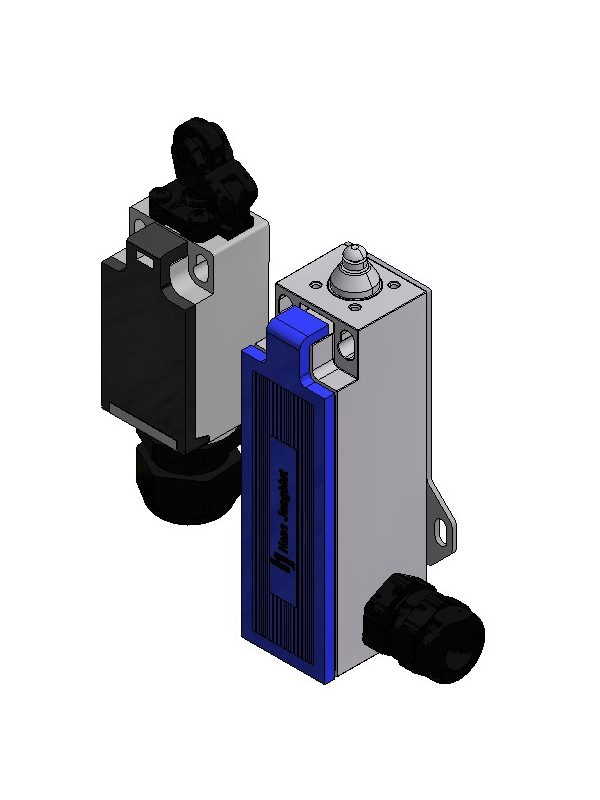

Sicherheitsschalter
Sicherheitsschalter mit Schleichschaltung (tastend) oder Sprungschaltung (rastend) mit bis zu 3 Kontakten. In Ausführung als Vorabschalter mit elektromagnetischer Rückstellung des Druckbolzens
Download Technische Zeichnung (PDF Dokument)
